工频耐压及局放测试装置

暂无价格
收藏
  • 商品说明
  • 产品参数

本套耐压设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、电缆附件及高压开关等试品进行工频耐压、局部放电及其他科学试验研究。

设备配置:

局部放电检测系统

无局放试验变压器

操作台

双隔离低通滤波变压器

耦合电容分压器

保护电阻

 设备配置说明:

1、检测方法、测量回路、技术性能参数完全符合GB7354-87及IEC-270“局部放电测量”标准要求。适用于变压器、电机、互感器、电容器、电缆、GIS、开关、避雷器等电器设备的局部放电测量

2、本套设备的试验对象主要为容性试品、阻性和感性试品。

3、本套设备是利用工频无局放试验变压器产生工频高电压。

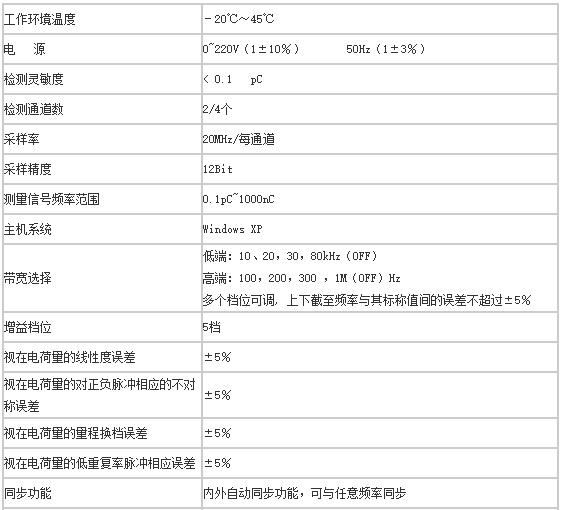

JFD-2000局部放电测试仪



1、工频无局放试验变压器主要技术参数:

1、 容量:30KVA

2、 输出电压:150KV 输入电压:0.38KV

3、 额定输入电流:80A,输出电流0.2A

4、 相数:单相,频率:50HZ 阻抗≤8%

5、 局放量:100%UN下≤5PC,80%UN下≤3PC。

6、 设备高1600mm 重量:145KG

变压器为单相SF6充气铁壳式,线圈采用多层绝缘小间隙加强绝缘(专利技术),高压套管采用高强度复合尼龙套管,以减小体积和重量。

7、电晕极小,本产品性能稳定可靠,且体积和重量比传统设备减少50%。

8、本产品出厂试验严格按国标ZBK41006-89《试验变压器》执行;使用时连续运行时间按有关国标执行(不超过30分钟)



2、KZT-30KVA无局放试验控制台(含调压器)

控制台为电动调压方式,台面设一次电流表一块,

二次电压表一块,(指针式)。操作台具有非零位启动保护、过流保护、数字计时器及声光报警功能。(高压过压保护可选配)调压器为新型柱式接触调压器,具有零位升压,升压平稳可靠的特点。

调压器容量:30KVA  相数:单相  频率:50HZ

输入电压:0.38KV  输出电压:0-0.42KV

输入电流:0-75A  高压输出电流:0-0.2A

另配设备间连接线一套,高压无晕导线一根

3、DGB-30KVA双屏蔽干式低通滤波隔离变压器

滤波隔离变压器由隔离变压器原边和副边L-C滤波单元组成,安装在调压器输出和无局放试验变压器之间,可使局部放电试验噪声水平低于5PC.

      主要技术指标:

1.   规格型号DGB-30KVA/0.38KV/0.38KV

2.   双屏蔽低通双通道隔离,单相,干式。

3、 额定输入电流:0-75A,输出电流0-75A

4、 相数:单相  频率:50HZ

5、 衰减水平:≥60Db

6、 局部放电背景水平:≤3PC

7、 设备尺寸:300mm×150mm×260mm

8、 重量:90Kg



4、耦合电容分压器:

型号:FRC-120KV

额定频率:50HZ

标称电容量:500pF

额定电压:150KV

标称分压比:1000:1

介质损耗:<0.2%

局部放电量:额定电压下<3pC,在80%额定电压下<2pC

测量精度:≤±1%

允许运行时间:同变压器

体积:φ100/φ120×700

重量:<20KG



5、保护电阻HGQL-120KV

基本参数:

1.       电压等级:150kV

2.       额定电流:0.3A

3.       电阻:10kΩ

4.       功率: 0.9kW

6.其他附件



  无局放连接软管导线 一套

  说明书、出厂检测报告(经武高院认可)、合格证等一套,如采用微机控制台则另包含联机软件一套。

产品特征

1、海拔高度小于1000米;

2、环境温度:-5度--+40度

3、最大日温差:小于25度;

4、空气相对湿度:小于90%;

5、耐地震能力:小于8级;

电源电压为正弦波,波形畸变率小于3%
